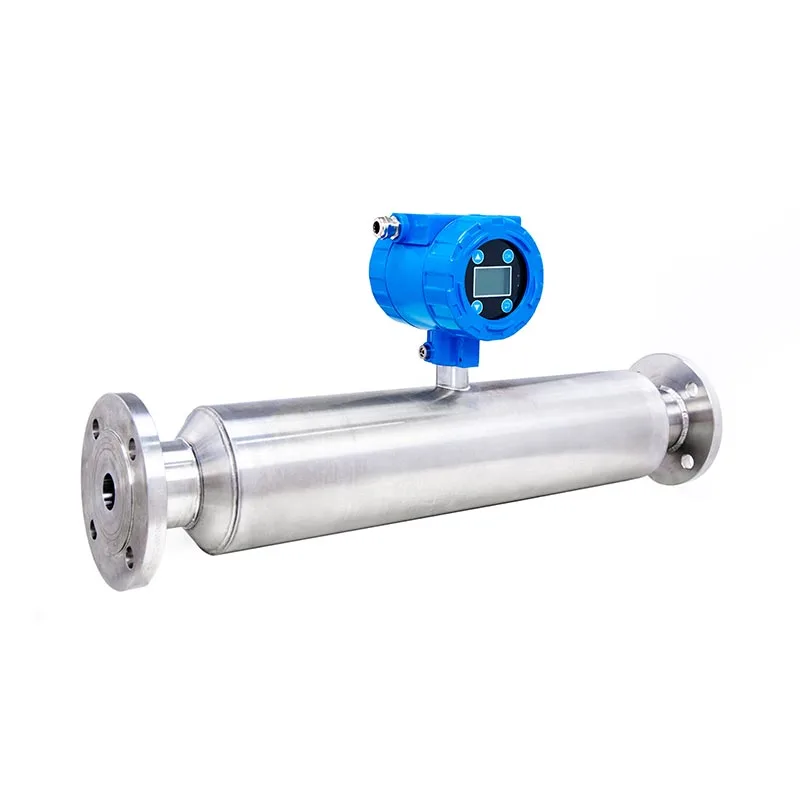

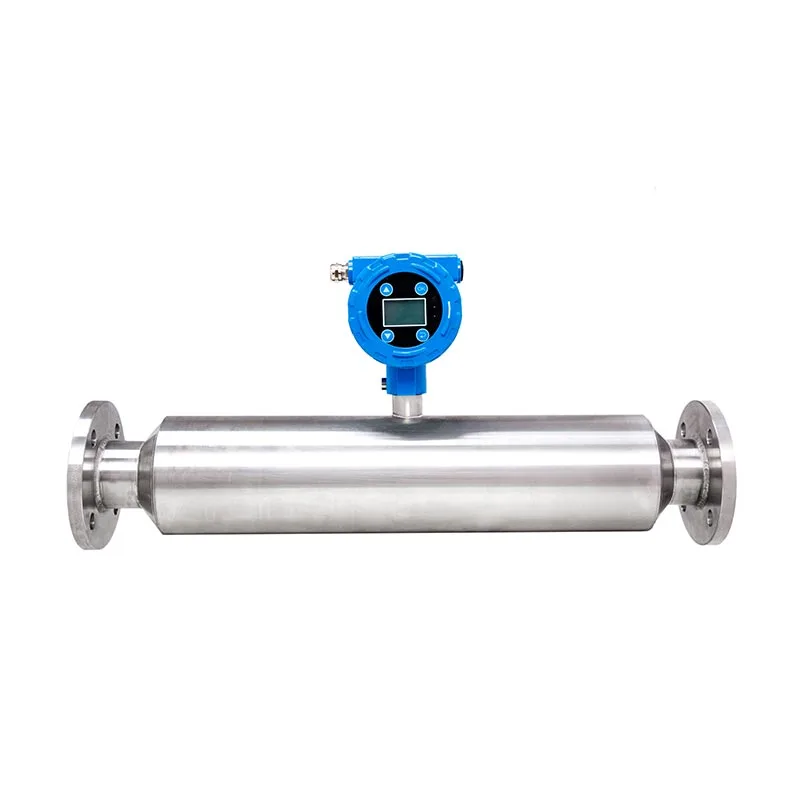

Konsentrasjonsmåler for konsentrasjonsmåler for inline-rør i rustfritt stål for filterpress som støtter rørledningssystem

SINOU er en profesjonell produsent som fokuserer på filterpressematchende automatiske overvåkingsinstrumenter tilpasset rustfritt stål inline tubular slurry konsentrasjonsmåler for filterpresse Støtte rørledningssystem for globale kunder innen trykking, kjemikalier, galvanisering og papirproduksjon. Designet som rørledning for direkte installasjon struktur for innkommende slamrørledning for filterpresse, den er rettet mot høyviskositet, etsende fargeslam og kjemisk slam funksjoner ved utskrift av avløpsvann.

Alle fuktede deler bruker SUS316L rustfritt stål med valgfri Hastelloy anti-korrosjon tilpasning; sanntids 4-20mA/RS485 signalutgangskoblinger filterpresse automatisk kontrollskap for å justere fôringsflyten og membranklemmingstrykk intelligent. Vi tilpasser rørdiameter, måleområde og eksplosjonssikker karakter til bygge helautomatisk lukket sløyfe avvanningssystem matchet med Chemical Printing og Dyeing Membrane Filter Press.

Kjerneproduktfunksjoner

1. Hel, rørformet integrert struktur i rustfritt stål. Alle rørkropper og følerkomponenter i Stainless Steel Inline Rørformet slurry-konsentrasjonsmåler for filterpressstøttende rørledningssystem ta i bruk SUS316L rustfritt stål, motstå syre-, alkali- og saltkorrosjon av trykkfargestoffslurry, unngå rustskader under langsiktig korrosivt medium.

2. Ikke-nukleær ultralydmåleteknologi Ingen radioaktiv kilde, trygt for verkstedproduksjon; anti-boble & anti-fiber interferens design, tilpasse høyfiber utskriftsslam og fin kjemisk slurry, stabil måling selv med rørledning medført luft.

3. Installasjon av direkte flensrørledning Inline rørformet design kobles direkte til filterpressens materør uten bypass-transformasjon, spar sivile og rørledningsmodifikasjonskostnader for eksisterende filterpresseverksted.

4. Automatisk kobling med filterpress PLC Sanntids konsentrasjonssignalutgang lenker filterpresskontrollsystem; når slurrykonsentrasjonen overstiger innstilt terskel, reduserer systemet automatisk matepumpehastigheten eller utvider membranen klemmetid for å stabilisere filterkakefuktigheten.

5. Selvrensende anti-adhesjon innerrør Polert indre røroverflate forhindrer fargepigment og finslamvedheft, redusere vanlig manuell rengjøringsfrekvens.

6. Multipel signalutgang og intelligent skjerm Lokal LCD-visning i sanntid med konsentrasjon + 4~20mA analog + valgfri RS485 Modbus-kommunikasjon, støtte ekstern skydatainnsamling og produksjonsposteksport.

Teknisk parameterspesifikasjon

Arbeidsprinsipp

1. Kjernemålingsprinsipp

Konsentrasjonsmåleren vedtar avansert ultrasonisk inline-deteksjonsprinsipp. Når slurry strømmer gjennom røret målelegeme av rustfritt stål inline tubular slurry konsentrasjonsmåler for filterpress støtte rørledning System, ultralydbølger overfører gjennom flytende medium. Instrumentet beregner fast innhold i sanntid og slurrykonsentrasjon ved å detektere lydhastighetsdemping forårsaket av suspenderte faste partikler inne i fargestoff og kjemisk slurry.

2. Signalkonvertering og datautgang

Innebygd sensorbrikke med høy presisjon konverterer innsamlede ultralydsignaler til digitale konsentrasjonsdata. Den enheten sender ut standard 4-20mA eller RS485 digitale signaler og overfører sanntidskonsentrasjonsverdi til den matchede PLC-skap for kjemisk trykking og farging av membranfilterpresse.

3. Automatisk kontroll med lukket sløyfe med filterpresssystem

I henhold til forhåndsinnstilte øvre og nedre konsentrasjonsterskler, justeres filterpressens kontrollsystem automatisk fôringspumpefrekvens og fôringsstrøm: reduser matehastigheten når slurryen er for tykk for å unngå filterplatelekkasje; øke fôringsvolumet når slurryen er for tynn for å forbedre produksjonseffektiviteten. I mellomtiden optimerer systemet seg membranklemmetid for å stabilisere den endelige filterkakefuktigheten.

4. Anti-interferens hjelpedesignprinsipp

Speilpolert innerrør reduserer slamvedheft og boblefeste. Innebygd algoritme eliminerer automatisk interferens fra mikroluftbobler og kort tekstilfiber inneholdt i trykkslam for å garantere stabilitet målenøyaktighet.

5. Datavisning og fjernopplasting

LCD-skjerm på stedet viser øyeblikkelig konsentrasjonsdata direkte; valgfri opplasting av skyoverføringsmoduler historiske konsentrasjonsposter, tilrettelegging for produksjonsdatastatistikk og påfølgende formeloptimalisering for slamavvanning.

Driftsforholdsregler

1. Tips for forhåndsinstallasjon og igangkjøring

(1) Rens rørledningens indre rusk, bomullsfiber og solide klumper før installasjon for å unngå blokkering av målingen rør.

(2) Fullfør nullkalibrering med rent vann etter installasjon; angi øvre/nedre konsentrasjonsgrenseparametere matchende lokalt slam for filterpresskoblingskontroll.

(3) Installer måleren på horisontal rett rørseksjon; unngå albue, pumpeuttak og plutselig rørutvidelse posisjon for å redusere turbulent strømningsinterferens.

2. Daglig løpende ledelse

(1) Ikke kjør tomt rør uten medium; slå av strømmen hvis rørledningen dreneres for å forhindre unormal datadrift.

(2) Hold stabilt matetrykk, unngå kraftig stigning i strømningshastigheten som vil påvirke deteksjonsnøyaktigheten.

(3) Sjekk sanntidsvisning og PLS-tilbakemeldingssignal hvert skift; stoppe for inspeksjon hvis data svinger unormalt.

3. Regelmessig vedlikehold

(1) Skyll innerrøret med rent vann etter daglig stans for å fjerne vedheftet pigment og tyktflytende slam.

(2) Ta manuell prøvetakingslaboratoriesammenligning hver 30. dag, rekalibrer instrumentet for å sikre målingspresisjon.

(3) Sjekk kabeltetthet og skallforsegling månedlig; bytt ut aldrende tetningsstykker i tide for etsende verksted.

4. Spesiell miljøvern

(1) For bruk av slam med sterk syre og alkalifarge, unngå direkte helling av konsentrerte kjemikalier på utstyrskropp.

(2) Utendørs installerte enheter holder kontrollboksen unna langvarig regnbløtlegging; eksplosjonssikker versjon skal ikke åpnes elektrisk hus i brannfarlig gassmiljø.

5. Langsiktig nedstengningshåndtering

Hvis driften stanses over 15 dager, rengjør gjenværende slam i røret fullstendig, hold det indre hulrommet tørt og tett rørledningen begge ender.

Tilpasning og produksjonsprosess

Step 1: On-site Working Condition Communication & Technical Parameter Confirmation

Våre tekniske ingeniører samler inn fullstendige parametere fra kunder som utstyrer kjemisk trykk- og fargemembran Filterpresse, inkludert rørledningens nominelle diameter, slurry pH-verdi, fiberinnhold, arbeidstemperatur, rørledning trykk, faktisk konsentrasjonsfluktuasjonsområde, PLS-koblingskrav og eksplosjonssikkert krav til verksted Konsentrasjonsmåler for konsentrasjonsmåler for inline-rør i rustfritt stål for filterpress som støtter rørledningssystem. Bekreft fuktet materiale (SUS316L/Hastelloy/Titanium), måleområde, signalutgangsmodus (4-20mA/RS485), finish tilpasset teknisk opplegg og formelt tilbud etter dataanalyse.

Trinn 2: CFD-flytfeltsimulering + CAD-strukturell optimaliseringsdesign

FoU-teamet tar i bruk CFD-væskesimuleringsprogramvare for å optimalisere radian, ultralydsensorinstallasjon av indre rør posisjon og strømningskanallayout for konsentrasjonsmåler for inline rør i rustfritt stål for filterpress Støtter rørledningssystem, eliminerer måleinterferens forårsaket av slurryturbulens, fibervikling og luft boble. Fullfør formelle produksjonstegninger, komponentstykkliste og koblingsparameterark etter intern teknisk revisjon.

Trinn 3: Råvareinnkjøp og innkommende inspeksjon

Kjøp sertifisert røremne i rustfritt stål, legeringsmateriale, ultralydsensormodul, industriell sender og elektronisk tilbehør til konsentrasjonsmåleren. Alle neddykkede metallråmaterialer går gjennom syre-base nedsenking anti-korrosjon spot test; elektroniske komponenter fullføre høy-lav temperatur aldring screening før lagring, avvis ukvalifisert råvare direkte.

Trinn 4: CNC presisjonsmaskinering og anti-korrosjonsoverflatebehandling

1. Adopter CNC laserskjæring, sømløs automatisk sveising og presisjonsdreiing for rørformet hoveddel;

2. Standard SUS316L rør innervegg utfører speilpolering for anti-adhesjon; Hastelloy/Titan tilpasset deler fullfører beisingspassivering for å forbedre syre- og alkalikorrosjonsbestandigheten tilpasset trykkfargeslam miljø;

3.Outer protection shell is processed by die-casting + anti-corrosion paint spraying.

Trinn 5: Sensormontering, kretsledninger og forhåndsinnstilling av program

Profesjonelle arbeidere fikser ultralydsensorprober inne i rørformet kropp etter monteringsspesifikasjoner; sette sammen sender, displaymodul og ledningsterminal. Forprogrammer konsentrasjon øvre/nedre grense, filterpresskobling utgangsparameter og anti-interferensalgoritme i henhold til kundens slamfunksjon i verkstedet, ferdig internt kretsfeilsøking.

Trinn 6: Simulert utskriftsslurrybelastning fabrikktest (Core QC Link)

Hver ferdige konsentrasjonsmåler gjennomgår 48 timers kontinuerlig simuleringstest med egentilberedt høyfibersyre-alkali-fargevæske. Test måling presisjon, anti-boble og anti-fiber interferens ytelse, utgangsstabilitet og koblingsrespons med filter trykk PLC; justere intern algoritme hvis testdata overskrider toleranseområdet.

Trinn 7: Omfattende kvalitetsinspeksjon av ferdig produkt

Inspiser dimensjonstoleranse på nytt, beskyttelsesgrad (IP65/IP67/EX eksplosjonssikker), tetningsytelse og hele maskinens arbeidsstatus; utstede fabrikkinspeksjonsrapport med testdata før lagring. 5 % stikkprøver pr batch for ny kontroll for å garantere batchkonsistens.

Trinn 8: Eksportemballasje og forsendelse mot fuktighet

Smør innerrør og metalldeler med antirustfett, pakk inn kjernekomponenter med vanntett plastfilm; pakke komplett sett utstyr, reservepakninger, installasjonstegning og bruksanvisning i eksport kryssfinerkasse for å unngå sjøvannsfuktighet og kollisjonsskader under langdistanse sjøtransport for utenlandske filterpresseprosjekter.

Trinn 9: Installasjonsveiledning etter salg og igangsettingstjeneste på stedet

Tilby ekstern videoinstallasjonsveiledning og parameterkalibreringstjeneste; for bulkbestilling av fullsett filter trykk + konsentrasjonsmålerprosjekt, arranger profesjonelle teknikere til kundens trykk- og fargeverksted for installasjonsfeilsøking på stedet av konsentrasjonsmåler for inline rør i rustfritt stål for filterpresse Støtte rørledningssystem, fullfør hele linjen lukket sløyfe-koblingstest med kjemisk trykk- og fargemembran Filter Press og tren operatører for daglig kalibrering og vedlikehold. Implementer 1 års full maskingaranti og livslang kostpris reservedeler leveringstjeneste.

Produktsammenligning vs konkurrenter

Matchende støtteutstyr

1. Core Matching Host: Kjemisk trykking og farging av membranfilterpresse

Konsentrasjonsmåleren er montert direkte på filterpressens fôringsrørledning, sender sanntidsslurry konsentrasjonssignal til filterpress PLC-skap. Filterpressen justerer automatisk fôringshastighet, fôring varighet og membranklemmetrykk i henhold til konsentrasjonsdata, stabiliserer den endelige filterkakens fuktighet mellom 55%~70%, reduserer overløpslekkasje og tilstopping av filterduk forårsaket av inkonsekvent slamtetthet.

2. Slurryfôringspumpe med variabel frekvens

Koblet til konsentrasjonsmåler via 4~20mA signal; når innkommende slam er overkonsentrert, reduseres pumpen driftsfrekvens til sakte fôring; for tynn slurry øker pumpen for å øke matevolumet. Innse lukket sløyfe automatisk fôring og unngå manuell hyppig pumpejustering.

3. Automatisk doseringssystem for flokkuleringsmiddel

Konsentrasjonsdata styrer automatisk medikamenttilsetning: høykonsentrasjonsslam øker flokkuleringsmiddeldosen automatisk, lavkonsentrasjon råvæske kutter kjemisk tilførselsmengde, sparer 18% ~ 28% koagulantkostnader og unngår for mye kjemisk avfall.

4. Blandemaskin for avløpsvanntank

Installert foran slamlagringstanken for å holde slammet fullstendig homogenisert og jevn konsentrasjon før det kommer inn tilførselsrørledning, reduserer drastisk skarpe konsentrasjonssvingninger som påvirker måling av konsentrasjonsmåler presisjon og kjørestabilitet for filterpressen.

5. Intelligent PLS sentralstyreskap

Samle konsentrasjonsdata, løpeparametere for filterpresse, pumpedriftsstatus synkront; innse full-prosess ubemannet automatisk kontroll av slamkondisjonering, mating og filterpressing, støtter historiske data lagring og ekstern skysjekking via RS485-kommunikasjon.

6. Hjelpemåleinstrumenter (valgfritt)

Online pH-monitor: Overvåk syre-base-svingninger i avløpsvann for utskriftsfarge, match konsentrasjonsdata for å justere filterplate anti-korrosjonskonfigurasjon og medikamentformel;

Rørlednings elektromagnetisk strømningsmåler: Samarbeid med konsentrasjonsmåler for å beregne total tørrslam i sanntid vekt for produksjonsstatistikk.

7. Slammetransportør og filterkakeutløpstransportør

Stabil fôring kontrollert av konsentrasjon forbedrer filterkakedannende konsistens; jevn tørr filterkake er mer praktisk for automatisk transport og utadgående avhending av slam.

Produktsertifisering

Alt rustfritt stål inline tubular slurry konsentrasjonsmåler har oppnådd CE-sertifisering, i samsvar med EU standarder for elektrisk sikkerhet og elektromagnetisk kompatibilitet, kvalifisert for fri sirkulasjon på det europeiske markedet.

Produkter passerer relevant ISO-sertifisering for kvalitetsstyringssystem, hele produksjonsflyten følger standardisert kvalitetskontroll spesifikasjoner.

Fullstendige formelle sertifiseringsdokumenter kan leveres for kundetolldeklarasjon, prosjektbud og tredjeparts inspeksjon.
