Anti-blokkering flensmontert mørtel konsentrasjonsmåler for miljøslurry transportsystem

SINOU er en profesjonell miljøinstrumentprodusent, leverer tilpasset antiblokkflensmontert mørtel Konsentrasjonsmåler for miljøslurrytransportsystem for kommunal miljøvern, solid konstruksjon avfalls- og kloakkbehandlingsklienter.

Designet for middels lav konsentrasjon mørtel og komposittslam med sandkorn, dens unike utvidede anti-blokk-hulrom unngår blokkering av sandavsetninger; fuktede deler bruker fortykket 304 rustfritt stål, skreddersydd foret PU-alternativ for oppslemming som inneholder slipekorn.

Utstyrt med digitalt display på stedet og dobbelt signal utgang, den kobler slamleveringskontrollskap for å justere pumpestrøm og additivdosering automatisk for å optimere hele rørledning som overfører driftskostnader.

Produktdetaljer

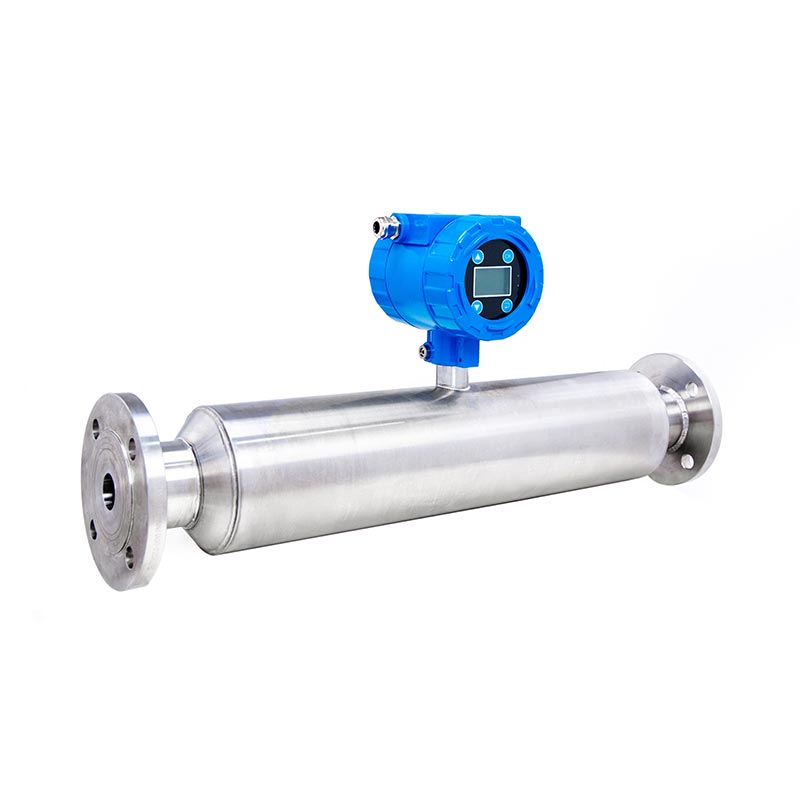

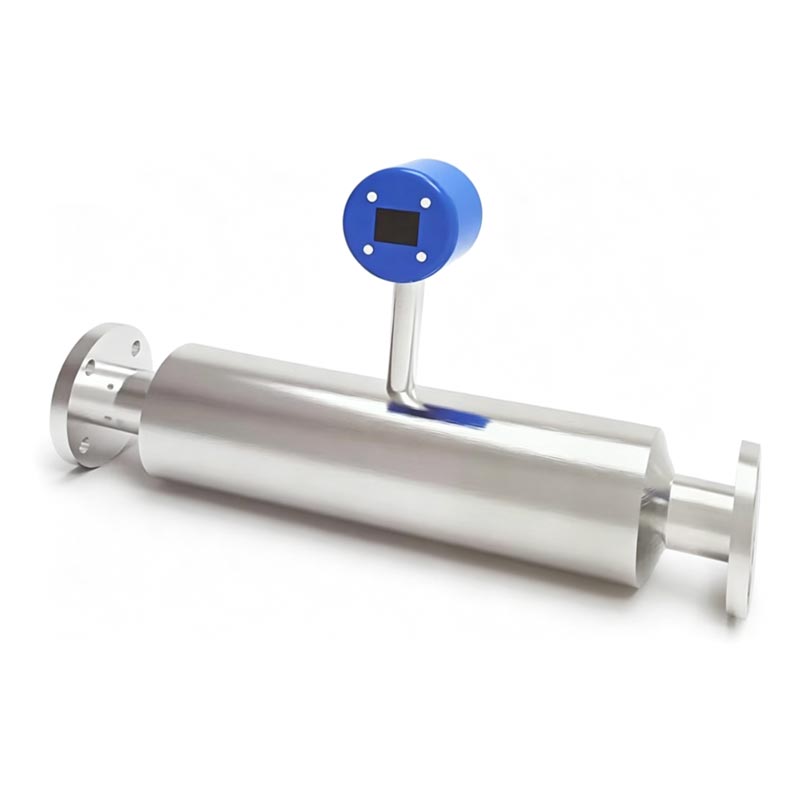

1. Måling av rørkroppsdetaljer

(1) Adopter helsveis integrert rørstruktur uten indre døde hjørner og utstikkende hindringer inne i flyten kanal, fundamentalt unngå slamsedimentering, krystallskalering og middels blokkering, løs industrien perfekt smertepunkter ved luftinkludering og krystallisering for væske med høy viskositet.

(2) To typer overflatebehandling av indre rør er valgfritt: standard tegningsfinish og høykvalitets speilpolering ferdig. Speilpolert innervegg reduserer kraftig vedheft av pigment, krystall og fine faste partikler, forlenger effektivt den vanlige rengjøringssyklusen og reduserer vedlikeholdsstans.

(3) Integrert smidd flensforbindelse i begge rørender, samsvarer med standard industriell rørledningsflensspesifikasjon, muliggjør direkte inline-installasjon på original transportrørledning uten ekstra bypass-rørledningsrekonstruksjon, lavere prosjekttransformasjonskostnad.

(4) Streng hydraulisk trykktest før levering: hver ferdige rørkropp er testet under 1,5 ganger nominell maksimalt arbeidstrykk for å eliminere lekkasje skjult fare. Standardversjon maks arbeidstrykk når 2MPa, tilpasset høytrykksversjon støtter 100bar (1450psi).

2. Detaljer om øverste sender og skjermmodul

(1) Integrert digital senderenhet installert på toppen av målerør, hel maskinbeskyttelsesklasse når IP65, god støvtett og vanntett ytelse for fuktig, støvete friluftsverkstedmiljø.

(2) To husmaterialalternativer for sender: standard støpt aluminiumslegeringsskall for generell arbeidstilstand; tilpasset rustfritt stål eller plastskall for sterkt etsende flyktig gassverksted for å motstå kjemisk gass erosjon.

(3) Innebygd uavhengig IoT-skymodul inne i senderbrikken: lokal sanntids digital visning av tetthet/konsentrasjonsverdi på LCD-skjerm; lagrer automatisk fullstendige historiske testdata på skyplattformen, brukere kan sjekke historisk trend og eksportere segmenterte deteksjonsdata for produksjonsanalyse når som helst via nettverk.

(4) Valgfri eksplosjonssikker tilpasset senderstruktur, samsvarer med internasjonal eksplosjonssikker standard, tilgjengelig for brennbare og eksplosive kjemikalier, gruvebehandlingsverksted.

3. Detaljer om intern presisjonssensor

(1) Integrert sensorkomponent med høy presisjon er fullstendig nedsenket i middels strømningsbane, forhåndskalibrert med temperaturkompensasjonsprogram under produksjon, temperaturpåvirkning kontrolleres innenfor ±0,0001g/cc per ℃, stabil målenøyaktighet når middels temperatur varierer fra -50 ℃ til +150 ℃.

(2) Optimalisert trykkkompensasjonsalgoritme etter fabrikkkalibrering, trykkpåvirkningen på måleresultatet kan ignoreres, garanterer stabil avlesning under svingende rørledningstrykk.

(3) Full digital signalinnsamlingsdesign, analogt signal konverteres til nøyaktige digitale konsentrasjonsdata innvendig kjernebrikke, støtter direkte signalutgang til PLS- og DCS-kontrollsystem for å realisere automatisk dosering og lukket krets produksjonskontroll.

4. Våtte deler Materialklassifiseringsdetaljer

(1) Våtkomponent av standardtype: SUS316 rustfritt stål, egnet for nøytral slurry, svak syre og alkali avløpsvann, vanlig mineralmasse og mørtel medium med lav korrosjon.

(2) Anti-korrosjon tilpasset type fuktet komponent: Hastelloy C22 eller titanlegeringsmateriale, spesielt utviklet for sterk syre, sterk alkali, høy klorid og sterkt etsende fargeavfallsvæske, effektivt motstå kjemikalier korrosjon og forlenger levetiden under tøffe middels miljø.

5. Kjernepresisjon og rekkevidde tekniske detaljer

(1)Målepøyaktighet når ±0,001g/cc (±1,0kg/m³), repeterbarhet opp til ±0,0001g/cc (±1,0kg/m³), fangst liten konsentrasjonsendring nøyaktig under kontinuerlig rørledningsovervåking.

(2) Bredt måleområde dekker 0~3g/cc (0~3000kg/m³ / 0~187.41lb/ft³), egnet for rent vann, lav konsentrasjon slam, middels mørtel og tung mineralmasse med høy tetthet fra ulike industrier.

6. Detaljer om elektrisk og omgivende tilpasning

(1) Standard strømforsyning: 380V industriell strøminngang, samsvarer mye med strømdistribusjonsstandarden til meg, miljøvern og kjemisk innenlandsk og utenlandsk produksjonssted.

(2) Arbeidstemperaturen i omgivelsene varierer fra -40 ℃ til +85 ℃ (-40~+185 ℉), tilpasse kaldt nordlig utendørs fabrikk og høytemperatur tropisk produksjonsverkstedmiljø.

7. Ytterligere praktiske strukturelle fordeler

(1) Optimalisert strømlinjeformet strømningskanaldesign reduserer væsketurbulensinterferens forårsaket av flytende slurry, i stor grad forbedre stabiliteten ved måling av medium med medførte små bobler og fine fiberurenheter.

(2) Kompakt overordnet layout med lave installasjonskostnader, ingen komplisert hjelpestøtteramme nødvendig under felt installasjon, spar byggearbeid og tilleggskostnader.

FAQ

1. Installasjonsrelaterte spørsmål

● Q1: Hvor er den beste installasjonsposisjonen for konsentrasjonsmåleren?

A: Installer på en horisontal rett rørseksjon med stabil væskestrøm; unngå pumpeutløp, røralbue og plutselig ekspansjonsrørledning som vil forårsake alvorlig turbulens og luftinnfanging, noe som påvirker målepresisjonen. Hold på minst 5 ganger rørdiameter rett seksjon før og etter instrumentet.

● Q2: Kan den installeres vertikalt på vertikal rørledning?

A: Anbefales ikke. Vertikal installasjon fører lett til solid setning og luftoppsamling inne i måling rør, forårsaker datadrift; vertikal rørledning er bare akseptabel når medium strømmer oppover kontinuerlig ved stabilt strømningshastighet.

2. Målenøyaktighet og middels tilpasning

● Q3: Vil luftbobler eller middels krystallisering påvirke måledata?

A: Vår eksklusive full-boring anti-krystallisering rørformede struktur pluss innebygd anti-boble algoritme kan eliminere mest luftinkludering og krystalliseringsinterferens, løser industriens vanlige vanskeligheter med høy viskositet krystallisert væske måling; speilpolert innerrør reduserer krystallvedheft ytterligere.

● Spørsmål 4: Hva er det gjeldende medium pH-området for forskjellige fuktede materialer?

SUS316L versjon: pH 5~11 for svak syre og svak alkalislurry; Hastelloy C22 / Titanium versjon: pH 1~14, egnet for sterk syre, sterk alkali og høyt kloridholdig etsende avløpsvann.

● Spørsmål 5: Hvor mye presisjonssvingninger vil temperaturendringer gi?

A: Forhåndskalibrert temperaturkompensasjon, kun ±0,0001g/cc feil per ℃ temperaturendring, middels temperatur fra -50 ℃ til +150 ℃ vil ikke forårsake åpenbart tap av nøyaktighet.

3. Parameter og områdevalg

● Q6: Slammetettheten min er rundt 2,2 g/cc, kan denne måleren fungere normalt?

A: Standard måleområde er 0~3g/cc, dekker arbeidstilstanden din fullt ut; tilpasset utvalg er tilgjengelig for over-limit spesiell tung slurry.

● Q7: Hva er det maksimale rørledningstrykket måleren kan tåle?

Standard type: Maks arbeidstrykk 2MPa; Høytrykks tilpasset type: 100bar (1450psi). Alle produkter består 1.5 ganger nominell trykk hydraulisk test før levering.

4. IoT & Signal Output

● Q8: Støtter måleren ekstern datakontroll?

A: Ja, innebygd standard IoT-modul, last opp sanntidsdata og historiske data til skyplattformen; brukere kan sjekke data trend online og eksporter segmenterte testrapporter for produksjonsanalyse.

● Q9: Hva slags kontrollsignaler kan instrumentet sende ut?

A: Digital innebygd design kan kobles til PLS/DCS-system for automatisk dosering og lukket sløyfe prosesskontroll.

5. Maintenance & Daily Use

● Q10: Hvor ofte må vi rengjøre målerøret?

A: For vanlig mineralslurry: rengjør hver 7. ~ 15. dag; høyviskositet lett-krystalliseringsmedium med speil poleringsalternativet kan forlenge rengjøringssyklusen til 25~35 dager.

● Q11: Er det nødvendig med regelmessig kalibrering?

A: Anbefal kalibrering av manuell prøvetakingslaboratorium én gang per måned for å garantere langsiktig stabil presisjon.

6. Sertifisering og tilpasning

● Q12: Har produktene dine CE- og ISO-sertifikater?

A: Alle våre antiblokkflensmonterte mørtelkonsentrasjonsmålere for miljøslurrytransportsystem er CE sertifisert og produsert under ISO kvalitetsstyringssystem; komplette sertifiseringsdokumenter kan leveres fortolling og prosjektbud.

● Q13: Kan jeg tilpasse eksplosjonssikker type eller spesiell rørstørrelse?

A: Ja, eksplosjonssikker struktur, forskjellig kaliber, spesialmateriale og tilpasset trykkklasse er alt akseptabelt i henhold til kundenes arbeidsforhold.

7. Ettersalg og garanti

● Q14: Hva er din garantipolicy?

A: 1 års full maskingaranti, gratis erstatning av reservedeler for kvalitetsfeil forårsaket av produksjon innen garanti; livslang teknisk konsultasjon og kostnadspris reservedeler levering etter garantien utløper.

Driftsforholdsregler

1. Installation Requirements

Installer instrumentet på horisontal rett rørledning; hold tilstrekkelig rett rørlengde før og etter meter. Unngå installasjon ved pumpeuttak, albuer og turbulente strømningsseksjoner for å forhindre ustabile deteksjonsdata. Rengjør rørledningens innvendige grus, diverse og store solide blokker før montering.

2. Igangkjøringsregler

Fullfør vannnullkalibrering etter installasjon. Still inn samsvarende parametere for øvre og nedre konsentrasjonsgrense mørteleiendom på stedet for å realisere automatisk kobling med leveringspumpe og doseringsutstyr.

3. Normal Running Management

Forby langvarig tomrørdrift uten medium, noe som kan skade stemmegaffelsonden og forårsake unormalt avlesninger. Unngå en brå kraftig økning i rørledningens strømningstrykk under kontinuerlig produksjon. Sjekk sanntidsvisning og PLS-tilbakemeldingsdata per skift.

4. Periodic Maintenance

Rengjør silt, sand og limt mørtel på gaffeloverflaten hver 15. ~ 20. dag. Utfør prøvetakingssammenligning og instrument kalibrering månedlig for å sikre målenøyaktighet. Inspiser regelmessig flenstetningen og tilkoblingskabelens integritet.

5. Special Working Condition Protection

For sandrik mørtel med høy slitasje, kontroller regelmessig slitasjetilstanden til PU-foringen. Utendørs installert kontrollboks skal beskyttes mot langvarig regnbløtlegging; åpne aldri det elektriske skallet til eksplosjonssikker modell under miljø med brannfarlig gass.

6. Langsiktig nedleggelsesbehandling

Hvis utstyret slutter å gå i løpet av 20 dager, rengjør gjenværende mørtel inne i målehulrommet, tørk tuningen gaffelkomponent og forsegle begge ender av rørledningen for lagring.

Hvorfor velge oss

1. Profesjonelt målrettet design for miljømørtel og slam

Utviklet eksklusivt for sandholdig byggemørtel og kommunalt miljøslam, unik stor åpen anti-blokk hulrom løser effektivt probe tilstopping forårsaket av sediment og grus, en vanlig feil ved vanlig tuning gaffelkonsentrasjonsmålere.

2. Fleksible materialalternativer for ulike sliteforhold

Standard fortykket SUS304 for generell slurry; valgfri PU-slitasjebestandig fôr for høysandslipende medium, forlenge levetiden åpenbart under tøffe transportforhold.

3. Fullfør sertifisering for global prosjekteksport

Alle produkter passerer CE- og ISO-sertifisering, komplette sertifiseringspapirer tilgjengelig for utenlandske anbud, toll klarering og tredjepartsinspeksjon.

4. Strenge fabrikksimuleringstesting før levering

Hver enhet gjennomgår 36-timers kontinuerlig test med egentilberedt sandmørtel for å verifisere antiblokkeringsytelse og måling av presisjon, reduserer feilfrekvensen for feilsøking på stedet.

5. Praktisk installasjon og god kompatibilitet

Vedtar vanlig standard flensstørrelse for miljørørledning, som matcher de fleste eksisterende transportrør med nr komplisert rørledningstransformasjon og lavere renoveringskostnader.

6. Tilpasset service for ulike arbeidsforhold

Støtte tilpasning på måleområde, flenskaliber, signalutgang og eksplosjonssikker konfigurasjon iht til faktiske anleggsslurry-parametere.

Emballasje og forsendelse

1. Denne antiblokkeringsflensmonterte mørtelkonsentrasjonsmåler for miljøslurrytransportsystem er levert av bar pakning som standard konfigurasjon uten ytre trekasse. Hele målekroppen er festet med anti-rust olje på flens og metalloverflate for å unngå rust under langdistanse sjø- eller landtransport.

2. Den presisjonstemmegaffelsensoren er individuelt pakket inn med tykt støtsikkert skum og vanntett PE-film for å forhindre kollisjonsskader, riper og fukterosjon under transport.

3. Den øverste digitale senderenheten er pakket separat med skumpute og forseglet plastpose, festet på utstyr overflate med bindebånd for å unngå å falle av og vibrasjonssvikt under lasting og lossing.

4. Alt vedlagt tilbehør, inkludert tetningspakninger, installasjonsbolter og ledningsfittings, samles inn i uavhengige små vanntette plastposer og bundet på hovedutstyret.

5. Driftsmanualer, CE- og ISO-sertifiseringskopier, fabrikkinspeksjonsrapporter er forseglet i dedikerte vanntett dokumentpose og festet sammen med instrumentet for kundenes fortolling og bruk på stedet.

6. Under lasting er flere instrumenter atskilt med antikollisjonsgummistrimler og godt festet med stål belte inne i container- eller lastebilrom for å forhindre forskyvning, støt og slitasje ved humpete transport.

7. For langdistanseforsendelser til havet plasseres ekstra fuktsikkert tørkemiddel ved siden av utstyr for å takle høye fuktighet inne i transportbeholderen og forhindre metallkorrosjon.

Sammenligning av effekt før og etter installasjon

1. Pipeline Blockage Control

● Før: Sand- og mørtelsediment blokkerer ofte transportrørledninger, noe som krever 2–3 ganger nedstengningsrensing pr. uke, kaster bort mye produksjonstid og arbeidskostnader.

● Etter: Konsentrasjonsovervåking i sanntid justerer automatisk pumpehastigheten for å unngå tilførsel av for tykk mørtel, blokkeringsfrekvensen i rørledningen faller med mer enn 75 %, og hyppigheten av rengjøringen av vanlig avstengning reduseres kraftig.

2. Mortar Quality Stability

● Før: Ustabil slamkonsentrasjon fører til inkonsekvent ferdig mørtelandel, for mye vann eller sand forårsaker ukvalifiserte produkter og råvareavfall.

● Etter: Automatisk vanntilskudd kontrollert av konsentrasjonsdata holder mørtelkonsentrasjonen stabil innenfor nødvendig rekkevidde, produktkvalifiseringsgraden forbedres åpenbart og råvareforbruket spares.

3. Kjemikalie- og vannforbrukskostnader

● Before: Manual blind dosing of water and additives leads to overfeeding, causing high unnecessary consumption of vann og hjelpemidler.

● Etter: Automatisk dosering med lukket sløyfe basert på reell konsentrasjon reduserer kostnadene for vann og tilsetningsstoffer med 15 %~25 %.

4. Arbeidsinnsats på stedet

● Before: Workers need regular manual sampling and laboratory testing every shift to judge slurry density, occupying ekstra arbeidskraft.

● Etter: Kontinuerlig online deteksjon avbryter daglig manuell prøvetakingsarbeid og reduserer relaterte arbeidskostnader.

5. Subsequent Sludge Disposal Cost

● Før: Uregelmessig konsentrasjon fører til ujevn slamavvanningseffekt, slam med høy fuktighet øker utgifter til transport og deponi.

● Etter: Stabil fôring optimaliserer oppfølgende avvanningsbehandling, slamfuktigheten kontrolleres jevnt, slam Totalt volum reduseres og de totale avhendingskostnadene synker.

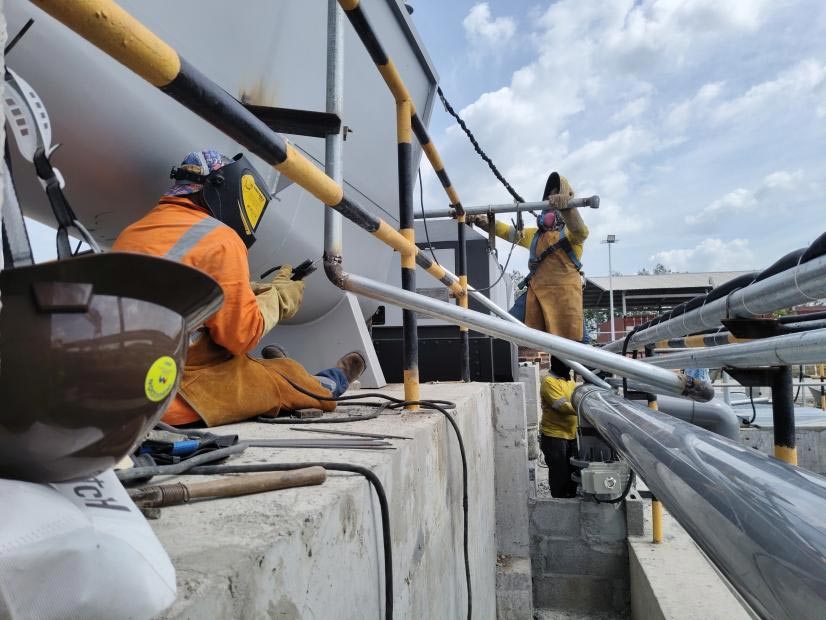

Prosjektreferansesak | Xiamen CCCC Third Harbour Engineering Liudianwu Base

1. Prosjektoversikt

Dette miljøslamtransporterende og fast-væske-separasjonsstøtteprosjektet er bygget for CCCC Third Harbor Engineering (Xiamen) Liudianwu Construction Base, samarbeider med Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Våre antiblokkflensmonterte mørtelkonsentrasjonsmålere er installert på mørtelen på stedet og rørledningssystem for mudringsslam. Instrumentene realiserer sanntids online overvåking av byggeslurry tetthet for å støtte automatisk rørledningsmatingskontroll for slamavhending av fundamenteringsteknikk.

2. Application Background

Basen produserer massiv sandholdig konstruksjonsmørtel og mudret siltslurry under havnebygging. I tidlig drift, ustabil manuell fôring utløste ofte hyppig rørledningsblokkering, overdreven vannforbruk og inkonsekvent ferdig mørtelkvalitet, noe som gir høye arbeids- og vedlikeholdskostnader. Etter å ha installert vår inline konsentrasjonsmålere, realiserer hele transportsystemet lukket sløyfe automatisk regulering.

3. Konfigurasjon av matchende løsning og utstyr på stedet

1. Installer vår antiblokkeringsflensmonterte mørtelkonsentrasjonsmåler for miljøslurrytransportsystem på hoved slamtransporterende rørledninger for kontinuerlig å detektere fast innhold av grynete mørtel.

2. Konsentrasjonssignal kobler variabel frekvens matepumpe og automatisk vanndoseringsutstyr; systemet justerer automatisk fôrstrøm og tilleggsvannvolum i henhold til sanntids tetthetsdata.

3. Samarbeid med blandetankrøreverk på stedet og påfølgende slamavvanningsutstyr for å danne et komplett sett intelligent slurrybehandlingssystem.

4. Actual Project Running Benefits

● Reduser tilstopping av rørledninger: Automatisk konsentrasjonskontroll reduserer frekvensen av blokkering av rørledninger med over 70 %, avbryt hyppig rengjøring av helrørsavstengning.

● Spar råvarekostnader: Stabil mørtelandel reduserer vann og tilsetningsavfall med 18%~23%.

● Kutt manuelt arbeid: Eliminer daglig gjentatt manuell prøvetaking og laboratorietetthetstesting, sparer på stedet testing manpower input.

● Stabil ferdigproduktkvalitet: Mørtelkonsentrasjonen holder seg jevnt innenfor designtoleranseområdet, og forbedres konstruksjonsråstoffutbytte og effektivitet i prosjektets fremdrift.
