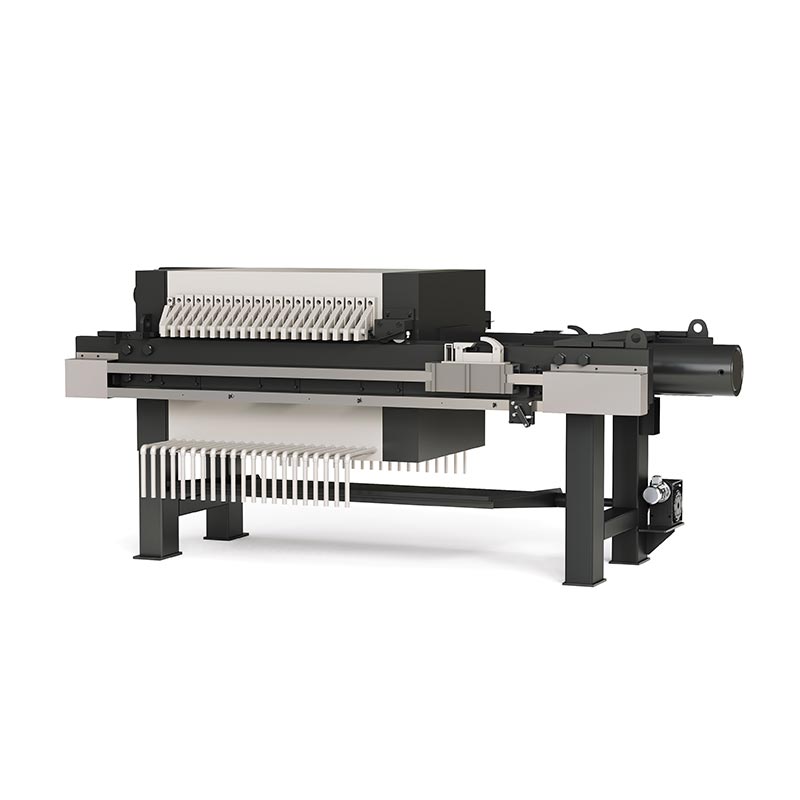

Kommunalt avløpskammer Filterpresse

SINOU, en pålitelig produsent og leverandør fra Kina, tilbyr profesjonell kommunal kloakkkammerfilterpresse for globale kunder. Dette utstyret er spesielt utviklet for kommunalt slam med høyt organisk innhold, fint partikler og høy viskositet.

Den bruker høystyrke kammerfilterplater og stabilt hydraulisk system for å realisere grundig fast-væske-separasjon, som i stor grad reduserer slamvolumet og reduserer deponeringskostnadene. Hele maskinen støtter fullt ut automatisk drift inkludert platelukking, mating, filtrering, platetrekking og kaketømming, med enkel vedlikehold og stabil ytelse.

Vi tilbyr tilpasset filtreringsområde, platestørrelse og kontrollmodus for å møte annerledes kommunal avløpsrensekapasitet og anleggsforhold.

Produktdetaljer

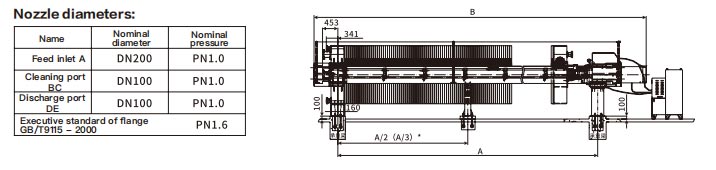

1. Spesifikasjon av dyse og rørledning

● Mateinntak A: DN200, nominelt trykk PN1.0

● Rengjøringsport BC: DN100, nominelt trykk PN1.0

● Utløpsport DE: DN100, nominelt trykk PN1.0

● Flensstandard: GB/T9115-2000, PN1.6

● Storkaliber fôringsinntak sikrer jevn fôring av kommunalt slam med høyt faststoffinnhold, og unngår effektivt blokkering under langvarig kontinuerlig drift. Standardiserte rense- og utløpsporter lager rørledninger vedlikehold og restutslipp mer praktisk.

2. Strukturelle dimensjonsdetaljer

● Monteringsdimensjon foran: 453mm / 341mm

● Senterhøyde for innløp: 160 mm

● Bunnstøttehøyde: 100mm

● Fotavstand: A; Total lengde: B

● Mellomstøtteposisjon: A/2 (A/3) for store modeller

● Rimelig høydeoppsett samsvarer med konvensjonell installasjonsplass for avløpsanlegg. Flerpunkts mellomstøtter forbedre rammestabiliteten, forhindre deformasjon under langsiktige arbeidsforhold med tung belastning.

3. Kjerne tekniske parametere (fra tegning og kommunale arbeidsforhold)

● Filtreringstrykk: ≤0,6MPa

● Arbeidstemperatur: -10~90℃

● Maks hydraulisk beskyttelsestrykk: 29MPa

● Maks hydraulisk komprimeringstrykk: 25MPa

● Maks. effektiv slag av oljesylinder: 750 mm

● Nominell diameter på komprimeringsoljesylinder: 320 mm

● Hydraulisk stasjonsmotoreffekt: 4,0+2,2KW

● Høytrykksstabilt hydraulikksystem gir varig klemkraft, egnet for 24-timers kontinuerlig avvanning av kommunalt slam med høyt organisk materiale og fine partikler.

4. Materiale og strukturelle designdetaljer

● Filterplate: Forsterket polypropylenkammerfilterplate, høytrykksmotstand, antialdring, ikke lett å deformeres under langvarig kommunal slamkorrosjon.

● Ramme: Kraftig ramme av karbonstål med anti-rust malingsbehandling, sterk bæreevne, stabil totalt sett struktur.

● Filterduk: Spesiell anti-tilstopping filterduk for kommunalt slam, høy vanngjennomtrengelighet, ikke lett å blokkere av fine organiske partikler.

● Hydraulisk system: Forseglede hydrauliske komponenter, stabil trykkutgang, lav feilrate.

5. Arbeidsprosessdetaljer

● Hydraulisk system komprimerer filterplatene tett for å danne forseglede filterkamre.

● Kommunalt slam pumpes inn i kamre gjennom DN200 stort kaliber tilførselsinntak.

● Under stabilt filtreringstrykk oppnås fast-væske-separasjon; filtrat strømmer ut gjennom utløpsporter.

● Etter filtrering trekkes filterplatene automatisk opp, tørr filterkake faller av.

● Regelmessig rengjøring via renseporter holder utstyret jevnt for langvarig drift.

6. Kommuneorientert designhøydepunkter

● Storkaliber fôrinntak tilpasser seg høyviskøst kommunalt slam

● Multi-støtte rammedesign for langvarig kontinuerlig drift

● Struktur med lite vedlikehold, reduserer driftskostnadene for avløpsanlegget

Standardiserte porter for enkel tilkobling med kloakkbehandlingsrørledningssystem

Parameterspesifikasjon

Note:Elementer med "*" betyr å ha et par mellomstøtter.

※ Disse parameterne er kun for modellvalg; for nøyaktige data, se tegningene gitt.

Arbeidsprinsipp

Den kommunale kloakkkammerfilterpressen vedtar hydraulisk kompresjon + trykkmatingsfiltreringsprinsipp til realisere effektiv fast-væske-separasjon av urbant kloakkslam, fullført i fire sammenhengende trinn.

1. Filterplatekompresjon og kammerformasjon

Det hydrauliske systemet driver oljesylinderen for å skyve haleplaten fremover, og komprimerer hele kammerfilteret tett plater mellom hodeplaten og haleplaten. Forseglede hule filterkamre er dannet mellom tilstøtende filter plater, som gir lukket rom for slamfiltrering.

2. Slammating og innledende filtrering

Kommunalt slam pumpes inn i hvert filterkammer gjennom det store kaliber DN200 tilførselsinntaket. Under stabil fôring trykk, trenger vann i slam filterduken og strømmer ut fra væskeutløpet, mens faste partikler fanges opp av filterduk og samler seg gradvis inne i kamrene for å danne filterkake.

3. Dypfiltrering og kakeforming

Ved kontinuerlig mating tykner filterkaken gradvis. Høytrykkshydraulikksystemet holder stabilt kompresjonskraft for å sikre tett forsegling av filterplatene. Fine organiske partikler og suspenderte stoffer i kommunalt slam er fullstendig fanget, og oppnår grundig avvanning under konstant trykk.

4. Automatisk platetrekking og filterkaketømming

Etter endt filtrering trekker det hydrauliske systemet tilbake oljesylinderen. Platetrekkanordningen trekker filter platene åpnes en etter en. Under tyngdekraften faller avvannet tørr filterkake av automatisk, og fullfører en gang syklus. Rengjøringsporter brukes til regelmessig restspyling for å forhindre blokkering av rørledningen.

Denne mekaniske trykkfiltreringsstrukturen er sterkt målrettet mot høyorganisk, finpartikkelkommunalt slam, med stabil avvanningseffekt, filterkake med lav fuktighet og klart filtrat, som perfekt møter urbane kloakk behandlingskrav.

Forholdsregler for bruk av kommunalt avløpskammerfilterpresse

1. Forholdsregler før operasjon

● Før du starter den kommunale avløpskammerfilterpressen, sjekk om alle filterplatene er pent ordnet og filterduken er flat, intakt og fri for folder eller skader for å unngå slamlekkasje.

● Inspiser hydraulikkoljenivået, oljekvaliteten og rørledningens tetthet til filterpressen; fyll på olje eller bytt den hvis forverret seg.

● Bekreft at matepumpetrykket er stabilt; ikke start utstyret med tom last over lengre tid.

● Kontroller elektrisk kontrollsystem, sensorer og nødstoppfunksjon for å sikre normal drift.

● Sørg for at alle renseporter og utløpsporter er uhindret før tilførsel av kommunalt slam.

2. Forholdsregler under drift

● Kontroller matetrykket strengt innenfor det nominelle området (≤0,6MPa) for å forhindre at for høyt trykk skader filterplater og filterduk til filterpressen.

● Ikke mat for store urenheter, hardt rusk eller store partikler for å unngå å blokkere DN200-innløpet eller riper filterplater av utstyret.

● Overvåk slamkonsentrasjon; tilsett flokkuleringsmiddel rimelig for høyorganisk kommunalt slam for å forbedre filtreringen effektivitet.

● Hold kontinuerlig og stabil drift; unngå hyppig start-stopp som påvirker avvanningsstabiliteten.

● Observer trykkendringer og filtrattilstand i sanntid; stopp driften umiddelbart hvis lekkasje eller unormalt trykk oppstår.

● Ikke berør bevegelige deler som trekkvogn, kjede og gir under automatisk kjøring.

3. Forholdsregler etter operasjon og daglig vedlikehold

● Rengjør filterklut, filterkamre og alle porter på filteret. Trykk grundig etter hver batch for å fjerne rester av kommunalt slam og organisk smuss, forhindrer tilstopping og lukt.

● Hold hydraulikksystemet rent, hindre at kloakk kommer inn i hydraulikkolje for å unngå komponentkorrosjon.

● Kontroller regelmessig ramme, bolter og støtter; stram løse deler for å opprettholde strukturell stabilitet til utstyret.

● Skift ut slitt filterklut og aldrende tetninger i tide for å sikre langsiktig stabil ytelse av kommunalt kloakk Kammerfilterpresse.

● Hold utstyret tørt og ventilert; ikke la etsende kloakk suge rammen i lang tid.

4. Forholdsregler for sikkerhet og langsiktig bruk

● Følg strengt elektrisk sikkerhetsspesifikasjoner; kutte strømforsyningen under vedlikehold av filterpressen.

● Ikke juster hydraulikktrykket og programmer parametrene vilkårlig uten profesjonell veiledning.

● Fungerer innenfor arbeidstemperaturområdet -10℃ ~ 90℃; unngå overtemperaturdrift.

● For langtidsstans, rengjør alle deler grundig, tøm ut restvann og gjør antirustbehandling.

Hvorfor velge SINOU?

1. Profesjonell kommuneorientert tilpasset design

Vår kommunale kloakkkammerfilterpresse er spesielt optimalisert for høyorganiske, fine partikler og viskøse urbane kloakkslam. Storkaliber DN200-innløpet og utvidede strømningskanaler forhindrer effektivt tilstopping, perfekt samsvarer med arbeidsegenskapene til kommunale renseanlegg.

2. Stabil høytrykksytelse og pålitelig avvanningseffekt

Utstyrt med et høytrykks hydraulikksystem (maks komprimeringstrykk 25MPa), holder produktet vårt stabilt klemkraft for 24-timers kontinuerlig drift. Det sikrer lavfuktighetsfilterkake og klart filtrat, noe som hjelper avløpsanlegg oppfyller jevnt og trutt strenge miljøutslippsstandarder.

3. Slitesterkt materiale og lang levetid

Vi bruker fortykkede, forsterkede polypropylenfilterplater og en kraftig anti-korrosjonsstålramme for produktet. Hele maskinen motstår slamkorrosjon og strukturell deformasjon, noe som i stor grad reduserer utskifting og vedlikehold kostnader i langsiktige kommunale prosjekter.

4. Helautomatisk og arbeidsbesparende drift

Vår filterpresse støtter intelligent PLS automatisk kontroll, inkludert platelukking, mating, filtrering, plate trekking og kaketømming. Det reduserer manuell inngripen, senker arbeidskostnadene og forbedrer den generelle kloakk behandlingseffektivitet.

5. Streng kvalitetskontroll og standardisert produksjon

Hvert produkt gjennomgår full-last trykktest, tetningstest og elektrisk sikkerhetstest før levering. Alle produktene er i samsvar med internasjonale industristandarder, med komplette testrapporter og sertifiseringer.

6. Fullfør ettersalgsstøtte og prosjekterfaring

Vi har rik praktisk erfaring i kommunale avløpsprosjekter over hele verden. Vi tilbyr installasjonsveiledning på stedet, driftsopplæring, reservedelsforsyning og langsiktig teknisk ettersalgsservice for Filterpressen.

7. Kostnadseffektiv og moden løsning

Sammenlignet med membranfilterpresser har filterpressen vår lavere kjøps- og driftskostnader, stabil ytelse og enklere vedlikehold. Det er den mest kostnadseffektive fast-væske-separasjonsløsningen for kommunalt avløp behandling.

Eksempelpolicy

Vi gir IKKE prøver eller prøvemaskiner. Vår kommunale avløpskammerfilterpresse tilhører storskala industrielt utstyr med stort volum, tung vekt, høye produksjonskostnader og tilpasset konfigurasjon. Den kan ikke produseres eller transporteres som en liten prøve.

For å bekrefte kvaliteten kan du sjekke vår:

● CE-sertifisering

● UL 508 testrapport

● Fabrikkproduksjonsvideo

● Driftsvideo på stedet

● Gjennomførte kommunale avløpsprosjektsaker

● Tredjepartsinspeksjon før forsendelse

Vi støtter fabrikkinspeksjon på stedet, inspeksjon av direktesendinger på nettet og tredjepartsinspeksjon for å sikre produktet kvalitet oppfyller dine prosjektkrav.

Vanlige problemer og løsninger

1. Slamlekkasje mellom filterplatene

● Årsak: Filterduk brettet eller skadet; filterplater ikke helt lukket; for høyt matetrykk.
● Løsning: Installer filterduken flatt igjen; erstatte skadet klut; sjekk hydraulisk trykk; redusere matetrykket på filterpresse.

2. Filterduk eller mateport tettes lett

● Årsak: Kommunalt slam har fine organiske partikler, høy viskositet eller utilstrekkelig flokkuleringsmiddel.
● Løsning: Tilsett flokkuleringsmiddel riktig; rengjør filterklut regelmessig; bruk en spesiell anti-tilstopping filterklut for filteret trykk.

3. Filtrer kakefuktigheten for høy

● Årsak: Utilstrekkelig trykktrykk; kort filtreringstid; filterklut tilstoppet eller utslitt.
● Løsning: Øk arbeidstrykket; forleng filtreringstiden; rengjør eller bytt filterklut til kommunalt avløp Kammerfilterpresse.

4. Filtrater grumsete og ikke klart

● Årsak: Filterduken er ødelagt; forseglingsfeil; filterplaten er skadet.
● Løsning: Bytt ut skadet filterklut; sjekk tetningsdeler; reparer eller bytt filterplater på filterpressen.

5. Hydraulisk system uten trykk eller langsom handling

● Årsak: Lavt hydraulikkoljenivå; oljelekkasje; hydrauliske deler slitte eller defekte.
● Løsning: Fyll på hydraulikkolje; sjekk og reparer lekkasje; bytt ut defekte deler av filterpressen.

6. Automatisk drift unormal eller syklus fast

● Årsak: Feiljustering av sensor; programparameterfeil; ustabil strømforsyning.
● Løsning: Juster sensorposisjonen; tilbakestill kontrollprogram; sikre stabil spenning for filterpressen.

7. Filterkake vanskelig å slippe automatisk

● Årsak: Slammen er for klissete; lav avvanningseffekt; aldring av filterklut.
● Løsning: Optimaliser flokkuleringseffekten; forleng pressetiden; bytt ut anti-klebende filterduk på filterpressen.

8. Utstyrsstøy eller vibrasjon er for stor

● Årsak: Fundament ujevnt; bolter løse; bevegelige deler dårlig smurt.
● Løsning: Utjevn installasjonsjorden; stram festeboltene; smøre bevegelige deler av filterpressen.

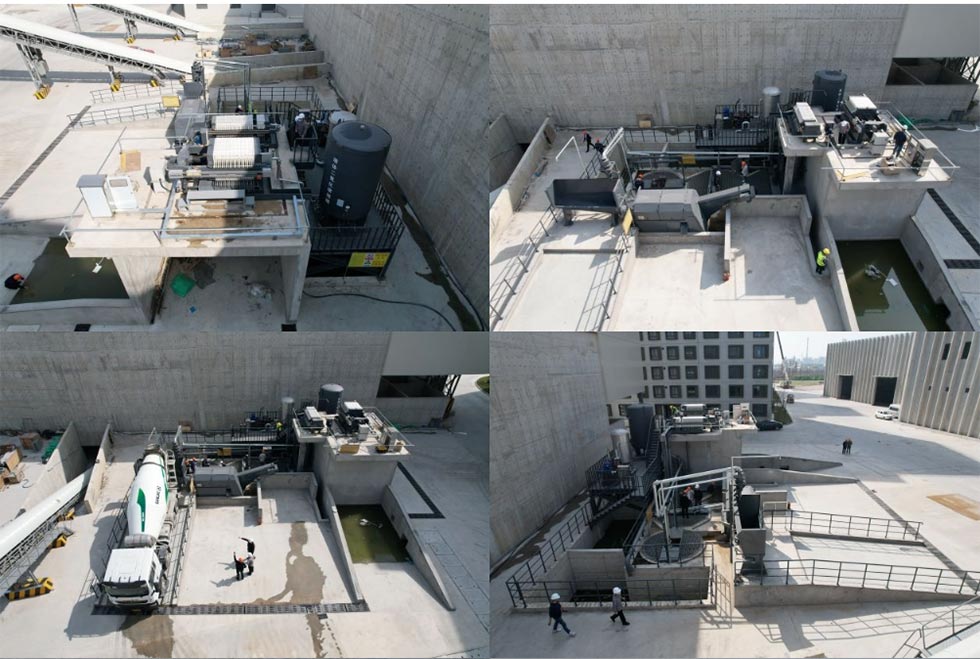

Prosjektsak: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Prosjektbakgrunn

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. er en nøkkelbedrift som driver med prefabrikkerte betongkomponenter, kommersiell betong og produksjon av nye byggematerialer. Under storskala produksjon, a store mengder byggeslurry, betongavløpsvann og blandingsrester genereres, med høy viskositet, fine partikler, og høye krav til miljøvernutslipp. Kunden trengte en stall, effektiv og helautomatisk separasjonsløsning for fast-væske for å møte miljøvern på stedet og produksjonsbehov.

2. Utstyrsløsning

Vi leverte den tilpassede kommunale avløpskammerfilterpressen til kunden, som er spesielt optimalisert for konstruksjon og betongslurry.

● Stabil kammerfiltreringsstruktur, egnet for langsiktig kontinuerlig drift

● Mateport med stor kaliber og anti-tilstopping for å unngå blokkering forårsaket av fine partikler

● Helautomatisk kontroll for å redusere manuell drift

● Stabil avvanningseffekt, lav filterkakefuktighet, praktisk for transport og avhending

3. Prosjektresultater

1. Effektiv faststoff-væske separasjon realisert; filtrat klart og gjenbrukbart, og oppfyller miljøutslippsstandarder

2. Filterkakefuktigheten reduseres effektivt, volumet reduseres betydelig, noe som reduserer avhendingskostnadene

3. 24-timers stabil drift, som samsvarer med høyintensitetsproduksjonsrytmen til byggematerialebasen

4. Enkel betjening og lav feilrate, anerkjent av kundens produksjon og miljøvern avdelinger

4. Prosjektverdi

Dette prosjektet viser at vår filterpresse har utmerket tilpasningsevne og stabilitet scenarier for konstruksjon, prefabrikkerte komponenter og kommersiell betongproduksjon. Det hjelper store byggematerialer bedrifter oppnår grønn produksjon, reduserer miljøpresset og forbedrer økonomiske fordeler.
